Tugisüsteem

Metallprofiilid kergete fassaadivoodrite paigaldamiseks, kuni umbes 50 kg / m2, peamiselt uute või renoveeritud hoonete soojustatud seinakonstruktsioonide jaoks.

Toote kirjeldus

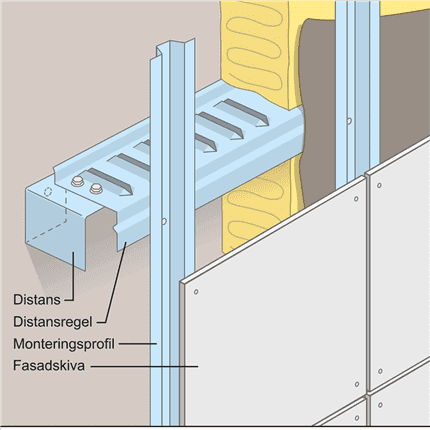

Tsingitud õhukese plaadi profiilid, mis koosnevad kaugtoest, vaherööbastest ja fassaadimaterjali kinnitusprofiilidest (plaadid, lauad ja plokid). Tugirööpad paigaldatakse otse seinale või kaugusele, kui fassaadi pind on ebaühtlane, või külma transpordi vähendamiseks aluspinnale struktuur, kus on välimine isolatsioon. Korkprofiilid fassaadilehtede kinnitamiseks.

MEASUREMENTS - WEIGHT
Seina kaugus: 55 × 100 × 1.5 mm.

Tugirelss: 70 või 95 mm × 3,600 × 0.9 mm. Kinnitusprofiil: 20–50 × 2,500 × 0.7–1.0 mm. Ventilatsiooniprofiil: 15–100 × 2,500 × 0.5 mm Alusprofiil: 70–150 × 2,500–3,000 × 0.6 mm

WEIGHT
Profiilid: 0.4–1.5 kg / m Vaherõngad: 0.2–0.5 kg / tk

APPEARANCE
Nagu allpool märgitud, on profiilid tsingivärvi või musta pinnaga.

Planeerimisjuhised
Üles- või allapoole suunatud klappidega kaugusrööpad annavad profiilidele oluliselt paremad kandevõimed. Profiili paksus kuni 0.9 mm võib olla. Vaheribadele paigaldatavaid tugirööpaid kasutatakse peamiselt külma transpordi vähendamiseks fassaadi vooderdist aluste seinteni, kus on välimine isolatsioon.

Kuni 100 meetri fassaadikõrgusega hoonete tugisüsteem.
